نمای کرتین وال یا لامل به عنوان نمایی که معماری را دگرگون میکند یک نمای شیشهای است که مقاومت بالایی دارد و در برابر حرارت و صدا عایق است. در این مقاله به صورت کلی نمای کرتین وال یا لامل را بررسی میکنیم.
امروزه نما نقش مهمی در زیبایی ساختمانها دارد و روز به روز نماها در حال آپدیت و جدیدتر شدن هستند، اما اگر نماها علاوه بر زیبایی کاربردهای دیگری مانند مهار انرژیهای باد و عایق حرارتی داشته باشند، بسیار بهتر و کاربردیتر خواهند بود. نمای کرتین وال یا لامل به عنوان نمایی که معماری را دگرگون میکند این امکان را فراهم کرده است.
جهت خرید و استعلام میتوانید با ما و شمارههای
09127957099 و 09125595841 تماس بگیرید.
- نمای کرتین وال یا لامل چیست؟
- ویژگیهای نمای کرتین وال یا لامل
- مهمترین مزایای نمای کرتین وال یا لامل
- مزایای استفاده از لامل در نمای ساختمان
- انواع سیستم های معماری نمای کرتین وال یا لامل
- سخن پایانی
- سوالات متداول درباره نمای کرتین وال یا لامل
جهت استعلام فوری قیمت، فرم زیر را پر کنید تا با شما تماس بگیریم.

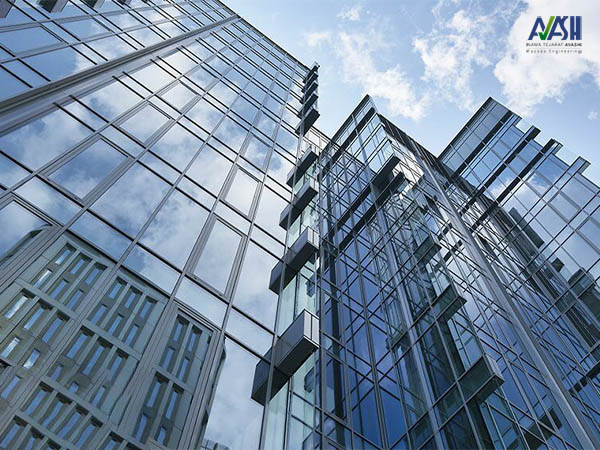

نمای کرتین وال یا لامل چیست؟
لامل در واقع سازه فولادی یا آلومینیومی است که برای نگهداری شیشههای بیرونی در نمای کرتین وال به کار میرود.
نمای کرتین وال یا لامل ، نمایی شیشه ای است که در آن از سازههای فولادی یا آلومینیومی (لامل) و شیشه استفاده میشود. این نما علاوه بر حفظ زیبایی سازه، در برابر عوامل طبیعی و تنشها و اغتشاشهای مختلف مقاومت بالایی دارد و هیچ باری را به ساختمان تحمیل نمیکند. تمام بار سنگینی شیشهها بر روی لاملها است، علاوه بر این، فشارهای ناشی از باد، طوفان و باران هم به نمای بیرونی ساختمان وارد میشوند و هیچ فشاری به خود ساختمان وارد نمیکنند.
نمای لامل میتواند در بیشترین حالت تا ارتفاع ۴متر اجرا شود. عرض این نما از ۳۴ تا ۵۰ میلیمتر تغییر میکند و به طور معمول توسط مشتری و به دلخواه آن تعیین میشود.
به لامل افقی در اصطلاح ترنسم Transom و لامل عمودی مولیون Mullion میگویند. این سازه فولادی، بیشتر در قسمت خارجی ساختمان مورد استفاده قرار میگیرد و میتوانند به دو صورت عمودی و افقی، در نمای کرتین وال مورد استفاده قرار بگیرند.
ویژگیهای نمای کرتین وال یا لامل
- نمای کرتین وال دارای عایق حرارتی است.
- نمای کرتین وال یا لامل در برابر نفوذ آب بسیار مقاوم است.
- نمای کرتین وال در برابر نیروی باد مقاوم است.
- مقاومت نمای لامل در برابر زلزله بالا است.
- نمای کرتین وال بسیار مقاوم است.
مهمترین مزایای نمای کرتین وال یا لامل
- کاهش بار مرده و سبکی شکل ساختمان
- افزایش میزان نور ورودی به ساختمان
- کاهش صرف انرژی
- سرعت اجرای بالا نمای کرتین وال یا لامل
- عایق بندی کامل رطوبتیو حرارتی و صوتی
- امکان ترکیب آسان با سیستمهای دیگر پوشش نما
- امکان اجرا به صورت پیش ساخته و یا نیمه پیش ساخته
- تنوع خصوصیات و آپشنهای ظاهری سیستم
- زیبایی بخشیدن نمای کرتین وال یا لامل با جلوههای خاص نوین در شب و روز
- امکان نصب انواع مدلهای بازشو بر روی آن
- کاهش هزینههای بهرهبرداری و نگهداری ساختمان
- کیفیت بالای قطعات نمای کرتین وال یا لامل
- فراهم کردن شرایط آسایش ساکنین
- رفتار تنشی مناسب در مقابل نیروی زلزله
مزایای استفاده از لامل در نمای ساختمان
نمای کرتین وال یا لامل به عنوان نمایی که معماری را دگرگون میکند، پوشش بیرونی ساختمان است که با هدف انتقال نور به لایههای درونی ساختمان و همچنین ایجاد نمایی زیبا مورد استفاده قرار میگیرد.
نمای کرتین وال طوری طراحی شده است که در برابر باد و نفوذ آب مقاوم است و هرگونه فشار و وزن وارد شده به سازه؛ از طریق لامل به دیوارهای ساختمان و سپس به زمین وارد میکنند.
یکی از دلایل مهم استفاده از نمای کرتین وال یا لامل این است که این سازه فلزی به علت استفاده از آلومینیوم، سازهای بسیار سبک دارد .
در حالی که نمای کرتین وال یا لامل سبک است، اما مقاومت بالایی در تحمل فشارهای عمودی و افقی سازه دارد. علاوه بر این فشارها و تنشهای ناگهانی که در اثر عوامل طبیعی همچون زلزله بر ساختمان وارد میشود، توسط لامل به دیوارهای ساختمان منتقل میشود.
در طراحی لامل، شیارهایی تعبیه شده است که بتوان لاستیکهای EPDM جهت اعمال ترمال بریک برای شکست حرارتی به آن متصل نمود. برای بالاتر رفتن سطح عایق بندی کار در برخی از سیستمهای نمای کرتین وال از لاستیکهای پلی آمید نیز استفاده میشود.
انواع سیستم های معماری نمای کرتین وال یا لامل
در این بخش انواع ظاهر کلی نمای ساختمان که از طریق نمای کرتین وال به دست میآید، توضیح داده میشود. این موضوع برای معماران و آرشیتکتها و طراحان به لحاظ ظاهر تمام شده نما از نظر میزان خط و خطوط بصری نمایان و غیر نمایان حائز اهمیت میباشد.
انواع راهکارهای ایجاد خطوط کلی معمارانه و طراحی فاز 2 در نمای کرتین وال یا لامل منوط به دو عامل اصلی، اول در نظر داشتن استواری سازهای نما و دوم خطوط نمایان پیشبینی شده توسط آرشیتکت پروژه میباشد. اجرای این خطوط کلی معماران در نمای کرتین وال یا لامل آلومینیومی به سه روش کلی زیر اجرا میشود.
-

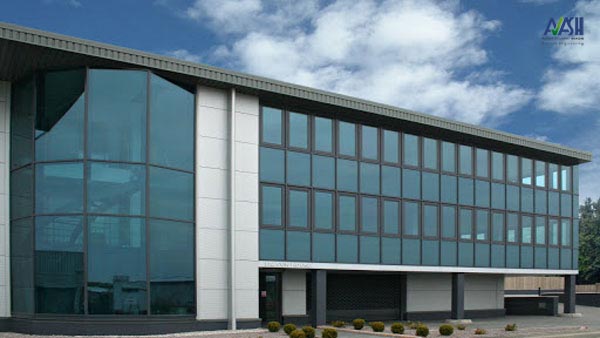

سیستم نمای کرتین وال در پوش دار یا فیس کپ
در نمای کرتین وال یا لامل فیس کپ یا درپوش دار، لاملهای افقی و عمودی به هم متصل میشوند و فریمهایی را به وجود میآورند که مکان قرارگیری شیشههای نما هستند، شیشهها از قسمت بیرونی نما روی لاملها قرار میگیرند و پروفیلهای شیشه خور آنها را ثابت میکنند.
-
انواع سیستم نمای کرتین وال فریم لس
همانطور که اشاره شد انتخاب سیستمهای اجرای نمای کرتین وال به دو عامل استحکام و خطوط نمایان نما بستگی دارد. که در نماهای فریم لس (بدون خطوط نمایان) با استفاده از دو سیستم یو چنل و فریمدار انجام میگیرد.
در مدل نمای کرتین وال یا لامل فریم لس، هر کدام از دهانههای شیشه دارای فریمی میباشد که از پشت شیشه را قاب کرده و روی لامل توسط لقمههای آلومینیومی ویژه نگه داشته میشوند و از خارج ساختمان تنها درز مابین شیشهها قابل رویت خواهد بود. ویژگی اصلی نمای فریم لس این است که در آن سطح شیشه به صورت پیوسته دیده میشود.

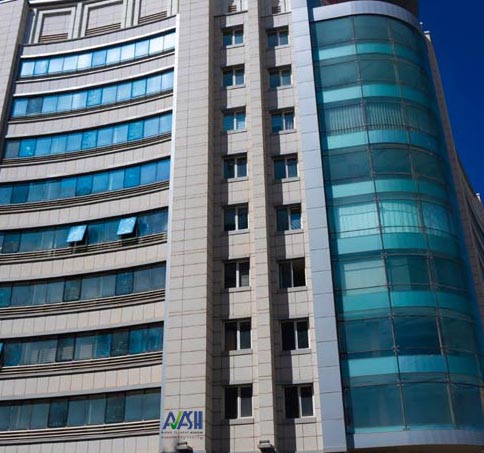

الف- سیستم کرتین وال فریم لس یو چنل
سیستم نمای کرتین وال یا لامل فریم لس یو چنل عموماً به عنوان یکی از سیستمهای سبک و مقرون به صرف شناخته شده که به لحاظ فنی، اجرای آن در ساختمانهای با ارتفاع بالا توصیه نمیشود و با توجه به نوع اتصال شیشه و میزان تحمل بار در این سیستم ابعاد مدولها میبایست به صورت محدود و حدالامکان با ارتفاع کم در نظر گرفته میشود.
ب- سیستم کرتین وال فریم لس فریم دار
سیستم نمای کرتین وال یا لامل فریم لس فریم دار به عنوان یکی از روشهای با استحکام بالا و مورد اطمینان شناخته شده و با توجه این که در این سیستم شیشهها در کارخانه تولید شیشه بر روی فریم های آلومینیومی آماده شده متصل و به صورت پنلهای آماده در محل پروژه بر روی مدولهای تشکیل شده توسط لاملهای افقی و عمودی نصب میشود، به لحاظ تسریع در اجرای نما نیز نقش بسزایی دارد. شایان ذکر است در طراحی برخی شرکتهای تولید کننده پروفیلهای آلومینیومی امکان تبدیل هر یک از مدولها به بازشوی مخفی تنها با اضافه کردن یراق آلات لازم امکان پذیر بوده و نیازی به تولید مجدد این بازشوها نیست.
-
سیستم نمای کرتین وال نیمه درپوش دار یا نیمه قاب دار یا سمی فریم
در این روش یکی از قسمتهای افقی یا عمودی (به دلخواه) حذف خواهد شد و از لاستیکهای عایق و چسبهای مخصوص پایه سیلیکونی استفاده میشود.
سخن پایانی
شرکت نما تجارت آوش با استفاده از نمای کرتین وال یا لامل به عنوان نمایی که معماری را دگرگون میکند زیبایی ساختمان شما را افزایش میدهد. علاوه بر این ساختمان شما کاملاً در برابر حرارت، صدا و آب عایق میشود. در این مقاله به طور کلی در مورد نمای کرتین وال، ویژگیها، مزایا و انواع آن صحبت کردیم.
